Đặc tính:

• Kéo giảm tỉ lệ nước/xi măng > chất lượng hỗn hợp rất cao, giảm co ngót
• Bám dính tuyệt với đối với bê tông, thép và gạch
• Tăng khả năng chống mài mòn
• Chống thấm rất tốt
• Kháng tốt đối với muối, dầu khoáng và nhiều chất hóa học khác
• Có tính mềm dẻo cao
• Không độc hại. Có thể tiếp xúc với nước uống
• Phát triển cường độ vữa sớm

Chuẩn bị bề mặt:

• Vệ sinh Xem tại đây
• Kết cấu, gạch ốp lát… tiếp xúc với vữa phải được làm bão hòa nhưng không được đọng nước. Nếu vữa bị hút nước khô quá nhanh có thể gây ra co, ảnh hưởng đến cường độ và các đặc tính khác.

Hồ dầu Latex

• Dùng làm lớp kết dính (không nên quá 2 mm)
• Dán gạch
• Kẹp lớp lưới sợi thủy tinh tăng cường (bề rộng lưới 10-15cm)

Vữa Latex

• Trát bên trong và bên ngoài để chống lại ảnh hưởng của thời tiết. Tăng khả năng kháng hóa chất.
• Lớp vữa dặm vá mỏng
• Vữa ốp dán gạch.
• Vữa sửa chữa bê tông của dầm hoặc cấu kiện đúc sẵn bị rỗ hoặc bong. Bảo vệ cốt thép bị ăn mòn khi kết hợp với loại khác (VD MasterEmaco P 5000AP)
• Phải thi công ngay khi bề mặt lớp hồ dầu còn ướt. Nếu lớp hồ dầu đã khô, phải thi công thêm lớp hồ dầu khác.
• Vữa tô (trên bề mặt thẳng đứng) : Sau khi thi công lớp hồ dầu kết nối trên bề mặt đã chuẩn bị, thi công lớp vữa ngay lập tức. Độ dày trung bình của lớp vữa là 10 mm, nếu thi công dày hơn lớp vữa có thể bị sệ. Có thể thi công một vài lớp vữa kế tiếp nhưng phải thi công khi lớp trước còn ướt. Có thể dùng ván khuôn nếu thi công dày hơn. Bề mặt của lớp vữa phải được làm xước để tăng tính bám dính cơ học nếu thi công lớp vữa tiếp theo vào ngày hôm sau
• Ở nhưng nơi có nước chảy thấm qua, nước phải được chặn trước khi thi công hỗn hợp vữa

Bảo dưỡng, đưa vảo sử dụng:

Lớp vữa phải được giữ ẩm và bảo vệ khỏi ánh nắng chiếu trực tiếp, mưa, gió và sương giá cho đến khi cứng. Nếu khô quá nhanh có thể gây ra co, ảnh hưởng đến cường độ và các đặc tính khác.

Trường hợp sử dụng cho kết cấu luôn luôn ướt (hồ bơi v.v…) phải để lớp vữa Latex khô 1 tuần trước khi đưa kết cấu vào sử dụng hoặc cho kết cấu ngập trong nước vĩnh viễn



Cấp phối:

TT	Loại nhũ tương	Hồ dầu	Vữa trát láng	Vữa sửa chữa
1	MasterEmaco P158	1 phần P158 và 2 phần XM theo thể tích, hỗn hợp trộn không vón cục và đồng nhất như kem.	Tùy theo. Sử dụng tỷ lệ nước – xi măng thấp cho lớp vữa dày.	P158/ Cát&XM theo tỷ lệ 1/3… đủ độ dẻo cần thiết
2	Sika latex TH	1 lít sika+ 1 lít nước+ 4Kg XM (cho 4m2)	XM/ cát= 1/3- 1/4, Điều chỉnh độ sệt bằng hỗn hợp Sika Latex TH/ nước = 1/3 (mỗi m3 vữa= 260L nước= 65L TH> 1m2 dày 20 hết khoảng 1- 1,3 lít /m2)

Lưu ý:

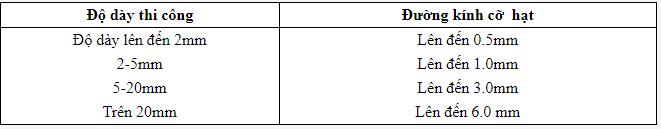

• Cát phải được rửa, cấp phối hạt tốt và lượng hạt mịn không vượt quá tiêu chuẩn; Luôn dùng xi măng mới.
• Không bao giờ dùng hỗn hợp Latex với nước làm chất kết nối mà không thêm xi măng.





 Sức khỏe, vệ sinh:

• Latex có thể gây dị ứng. Cần tiến hành các biện pháp cẩn trọng thích hợp để giảm tối thiểu việc tiếp xúc với da. Nếu sản phẩm văng vào mắt hoặc màng nhầy, rửa bằng nước sạch và đến gặp bác sĩ ngay lập tức.
• Làm sạch tất cả dụng cụ, thiết bị bằng nước sạch ngay sau khi thi công, trước khi vật liệu đóng rắn.

Tài liệu


 MasterEmaco P158

Bao gói 5 lít;  25 lít $kVAT 32k

 Sika latex TH



Keo sữa ATM

Keo sữa ATM adhesive Latex A-135 là một loại keo dán PVA tổng hợp chất lượng cao, có độ kết dính cao và bền chắc. Keo dán tổng hợp ATM Adhesive Latex A-135 không gây cháy

1 bịch 1 lít có thể pha với ~4 lít nước để cho vào xi măng đạt độ dẻo sệt quét chống thấm (1 thùng 18 lít tương đương khoảng 3 bịch) rất rẻ và có được chất lượng ~8/10 so với sử dụng loại chống thấm pha xi măng
